Wide-band LPDA antenna con...

Wide-band LPDA antenna con amplificatore 250mW, 20dB RF boost, 50 ohm, connettore N femmina

LNP
Array ( [lastname] => [firstname] => [email] => [last_passwd_gen] => [birthday] => [newsletter] => [newsletter_date_add] => [ip_registration_newsletter] => [optin] => [website] => [company] => [siret] => [ape] => [outstanding_allow_amount] => 0 [max_payment_days] => 0 [note] => [is_guest] => 0 [id_shop] => [id_shop_group] => [id_default_group] => 1 [date_add] => [date_upd] => [reset_password_token] => [reset_password_validity] => [vatNumber] => [sdi] => [pec] => [rl_delayedpayment] => [id] => [is_logged] => [gender] => Array ( [type] => [name] => [id] => ) [risk] => Array ( [name] => [color] => [percent] => [id] => ) [addresses] => Array ( ) ) 1

Hai bisogno di maggiori informazioni su questo prodotto?

Contattaci subito

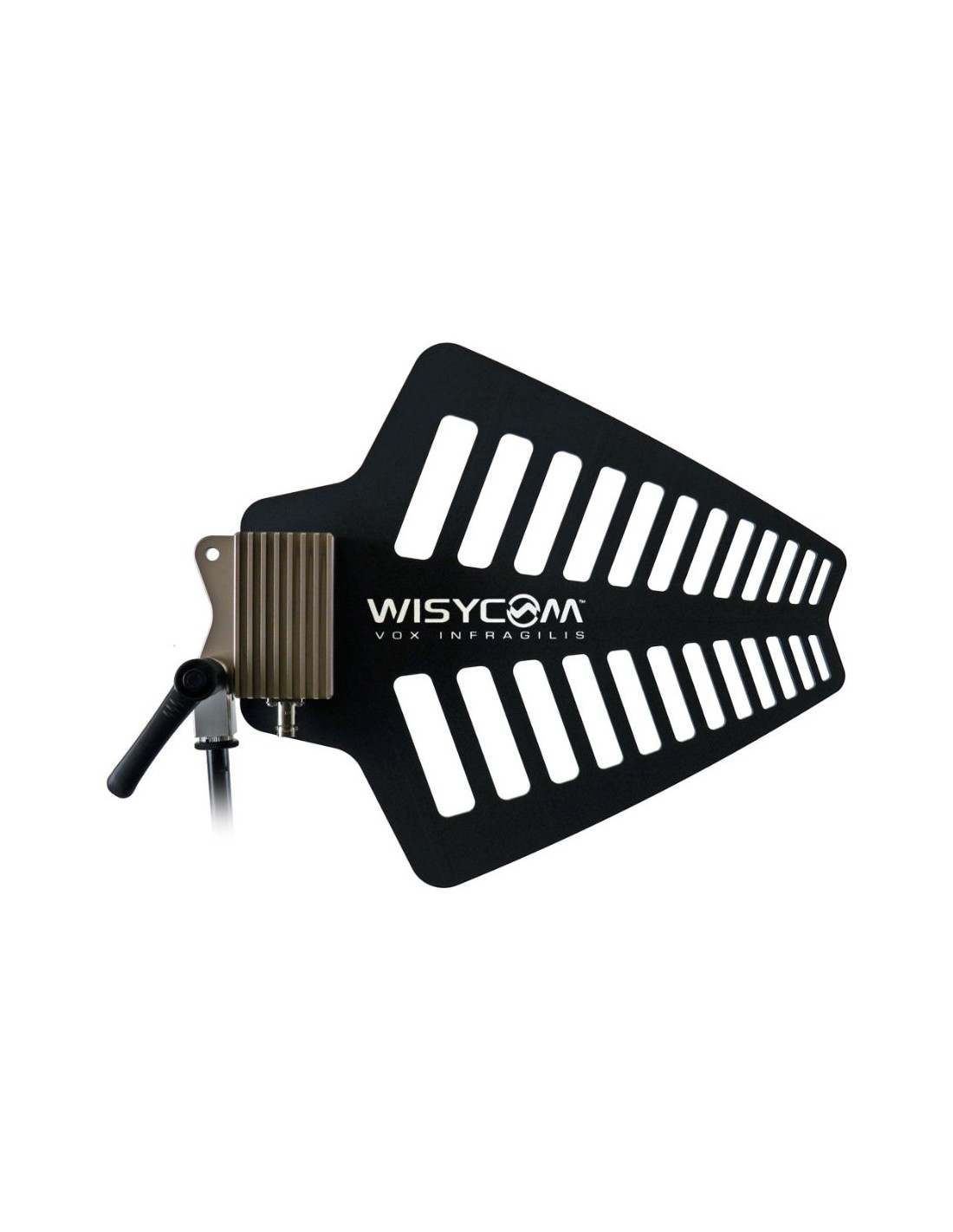

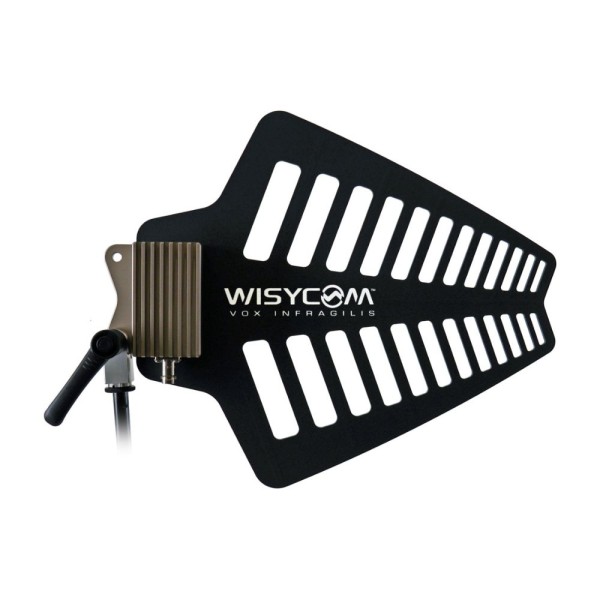

LNP è un'antenna wideband LPDA (Log Periodic Dipole Array) con amplificatore lineare progettata per amplificare un segnale RF di 20 dB:

  • LxP-L operante nella banda 435–700 MHz
  • LxP-H operante nella banda 566–800 MHz
  • LxP-X operante fino a 960 MHz
  • LxP-W operante fino a 1300 MHz

Migliora la ricezione fornendo un guadagno di circa 6 dB con una larghezza del fascio tipica di 90 gradi.
L’amplificatore è alimentato tramite il cavo coassiale collegato al connettore di ingresso (200 mA @ 12V).

CARATTERISTICHE

  • Antenna e amplificatore integrati in un unico dispositivo
  • Progettato per amplificare il segnale RF fino a 250 mW
  • Alimentazione tramite il trasmettitore o il sistema MFL attraverso il cavo coassiale
  • Connettore N femmina
  • Involucro in alluminio rinforzato con sigillatura impermeabile, adatto per installazioni all’esterno


Visita il sito del produttore

Tipologia radiomicrofono
Distribuzione RF

Frequency ranges

LxP-L working in 435-700 MHz
LxP-H working in 566-800 MHz
LxP-X working in up 960 MHz
LxP-W working in up 1300 MHz

Max Input power

4dBm

SWR

< 1:1.2

Polarization

Vertical

Radiation

Directional

Connector

N

Impedance

50 Ω

Booster Gain

20 dB (typical)

OIP3

+42 dBm (Output 3° order Intercept Point) typical @ 27dBm - 1dB compression point

Power supply

+12 V, 200 mA (thru input coax. cable)

Material

epoxy fiberglass (copper –clad)

Finishing

black matte

Mounting

5/8” with worth or 3/8” with adapter

Dimensions

276 x 336 x 61 mm (HxWxD)

Weight

620g
